GL11W內螺紋Y型過濾器產品概述：

內螺紋Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構，阻力小，排污方便等特點。鍛鋼Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。

Y型過濾器采用以下結構：

①全徑或縮徑；

②螺栓連接、纏繞墊片密封式閥蓋；

③可設有排放堵塞，可更換式過濾網。

Y型過濾器標準規范：

設計制造：BS5352 MSS SP-118

承插口尺寸按：ANSI B16.11、JB/T1751

螺紋端尺寸按：ANSI B1.20.1、JB/T7306

對焊端尺寸按：ANSI B16.25、JB/T12224

法蘭端尺寸按：ANSI B16.5、JB79

閥門檢查和試驗：API 598、GB/T13927、JB/T9092

結構特征:螺栓連接閥蓋(B.B)焊接閥蓋(W.B)；

材料按ANSI/ASTM的規定；

Y型過濾器技術參數：

溫度：-10-425℃；

公稱通徑：15-100mm、1/2-4”；

工程壓力：1.6-16mpa、150-1500LB；

介質：水、油品、液體等；

相關型號：GL11H、GL11W、GL11Y

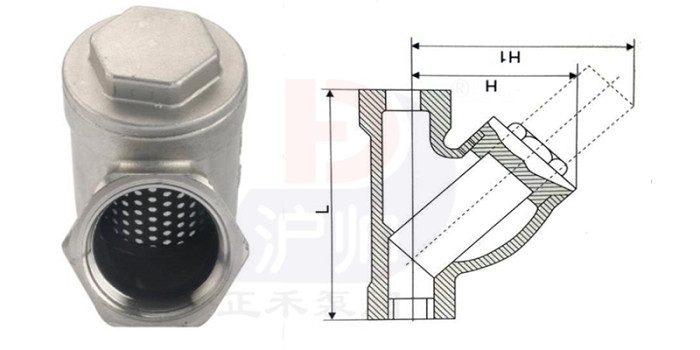

結構圖;

Y型鍛鋼過濾器典型零件材料表:

CL800過濾器主要尺寸:

注：1、螺栓閥蓋，縮徑和全徑。2、末端連接為螺紋或承插或?qū)?，設計按BS5352。

CL900~1500過濾器主要尺寸:

注：1、螺栓閥蓋，全徑。2、末端連接為螺紋或承插或?qū)福O(shè)計按BS5352。
